ebm-papst Japan株式会社

よりパワフル、より効率的、そして、より素晴らしい！

	サイズ280から630までのモー夕+インペラの組み合わせ また設置スペースに合わせスタンダードもしくはコンパクトなショートバージョンを選択可。 プラグアンドプレイ、対応するブラケットですぐに設置可能
	省エネ運転：10,800 m³/h、1,000 Pa時の消費電力は わずか4.2 kW
	従来シリーズと比較して3〜7dB(A)のノイズレベル低減 (動作点による)
	500Wから8kWのGreenTech ECモータ
	アナログおよびデジタル信号用の制御インターフェース付き エレクトロニクス
	高いシステ厶効率とレアアース不使用の永久磁石による、 持続可能

---

不可能なことはありません！

換気および空調機器に対する要件はますます厳しくなっています。特にエネルギー効率に関してはそうです。これは、ますます厳しくなる法的要件によるものだけでなく、ユーザーの環境意識の高まりやエネルギーコストの削減の可能性が影響しています。エネルギー価格の上昇がコスト圧力を増加させているためです。

AHUでは、ファンが最も大きな電力を消費します。より効率的な技術による節約の可能性も同様に大きいです。しかし、他にも要件があります。ファンはできる限り静かにする必要があります。ノイズも不要な放出物だからです。また、より多くの電力を蓄えるために、ファンは広い電カスペクトルをカバーする必要があります。

そしてもちろん、loTとインテリジェントなデータ活用も、換気テクノロジーにおいてますます重要な役割を果たしています。それでも、製品は使いやすいものであり続けるべきです。

エンジニアにとって、これは大きな課題です。結局のところ、ある分野での改善は、必ずどこか別の場所での妥協を意味します。すべての面で優れたファンは存在し得るのでしようか？

ebm-papstは、新製品RadiPacでその答えを提供します。従来品よりもはるかに強力であるだけでなぐ特にエネルギー効率に優れ、静かでコンパクト、そしてインテリジェントです。どのような観点から見ても、優れた製品です。

---

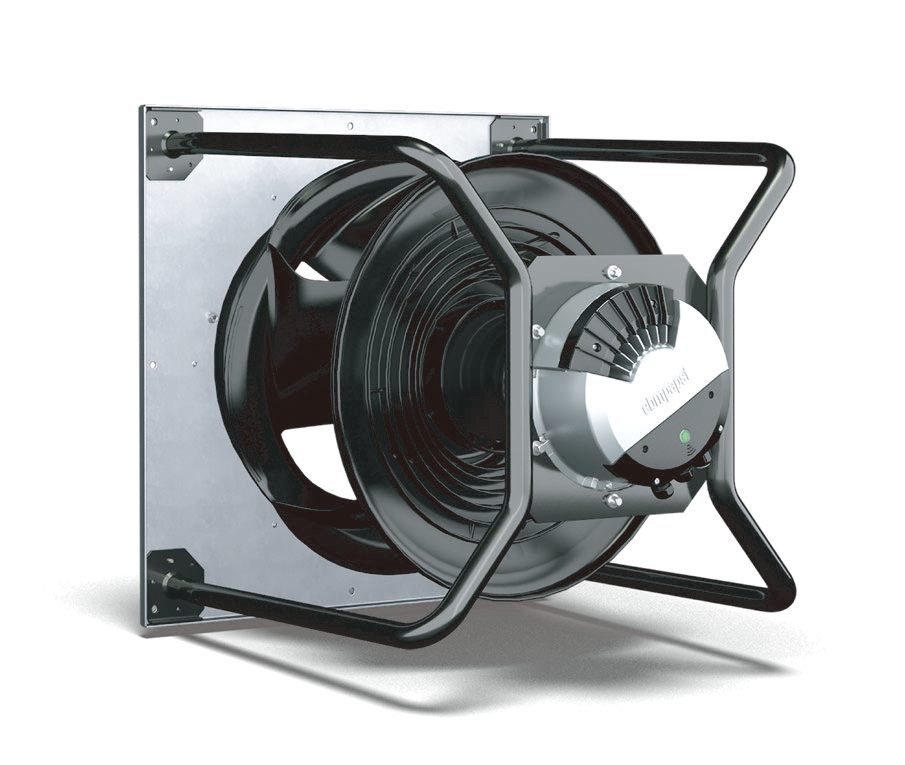

換気システ厶に最適なものをお探しなら 新 RadiPac

ebm-papstは長年にわたり、空気力学とECモー夕技術の両面でRadiPac製品シリーズを一貫して開発してきました。

これが、設置スペースを増やすことなく、最新世代の大幅な性能向上を実現する唯一の方法でした。実際はその逆で、新しいファンはさらにコンパクトになっています。

ホイールの再発明
この効率性の向上には、新たに開発されたインペラが大きな役割を果たしています。高強度のガラス繊維強化複合材料を使用することで、空間的にねじれ、強度を最適化した5枚の3Dブレードの複雑な形状が可能になりました。ブレード出口の丸みを帯びた流線形と先細りのプロファイルにより、流量損失が大幅に削減され、ノイズ特性が最適化されました。さらに、波状のカバープレー卜により、最適な風量を実現し、最大20,000 m³/hという驚異的な風量を実現しています。この頑丈な材料により、全温度範囲にわたって高速化が可能になり、2,000 Paを超える静圧も実現します。

ECモー夕の最新世代
RadiPacの新しい遠心ファンの原動力は、500 Wから8 kWの出力範囲の高効率GreenTech ECモータです。実績のあるアウターローター設計の一体型ECモー夕は、 IEC/TS 60034-30-2で定められた効率クラスIE5の要件に準拠した効率レベルを実現しています。また、レアアースを一切必要とせず、ebm-papstの典型的なアウターロー夕ー設計により、非常にコンパクトな設計となっています。

技術的には、性能の向上は電力消費の増加を伴うものです。ただ、RadiPacではそうではありません。高効率ECモー夕技術、空気力学の最適化、革新的な素材、そして洗練された設計上の細部が組み合わさることで、70%を超えるシステム効率レベルが実現します。つまり、機器メー力ーは最も厳しい効率仕様を満たし続け、ユーザーのエネルギーコストを削減できるのです。

AHUもまた、ますますスマートになっています。ファンとその周辺機器のデジタルネットワーク化は、インテリジェントな追加機能や柔軟な制御オプションの前提条件です。高性能の電子機器は、個別に調整可能なアナログ信号とデジタル信号用の設定可能な制御インターフェースやシリアルMODBUS RTUイン夕ーフェースなど、これに必要なものすべてを提供します。これにより、例えば、回転数、消費電力、運転時間などの運転デー夕を読み出し、デジタル処理することが可能になります。

共振検知：新型RadiPacの標準機能
新RadiPacには初めて、自動共振検出という便利でインテリジェントな機能が標準装備されています。内蔵の振動センサーが機械振動を測定し、回転数範囲内の重要な共振点を検出します。最初の試運転時にこれらの振動が記録され、その後の通常運転時には「無視」されます。これにより、ベアリングの早期損傷とシステ厶障害が防止され、ファンの耐用年数が長くなります。

有害な高調波の発生を未然に防ぐため、ebm-papstは高調波フィルターをすでに統合したソリューションを開発しました。3相アクティブPFC (力率補正)です。これにより、エネルギーおよび非常用電源のインフラコンポーネントをより小型に設計することができ、コスト効率が向上します。アクティブPFC付きRadiPacは、サポートブラケット付きまたはサポートブラケットなしで、サイズ500、560、630をご用意しています。

---



---

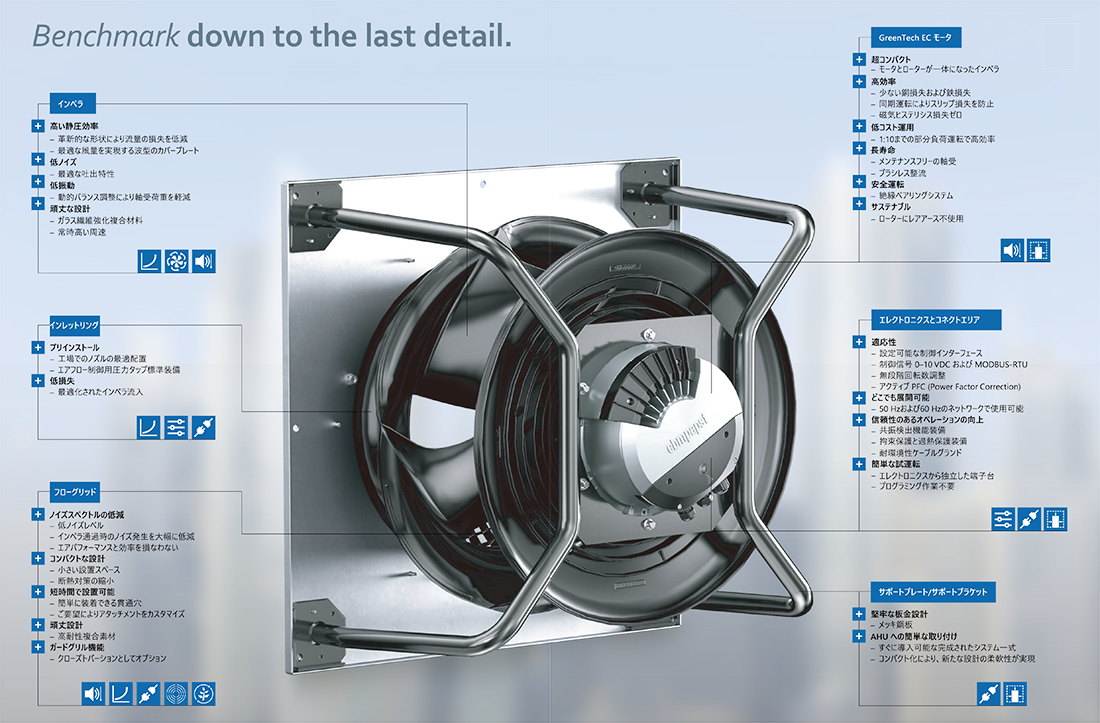

Smasher of standards with standard dimensions.

新RadiPacは多くの点で性能が向上しています。あらゆる設置状況に対応できるよう、さまざまなタイプをご用意しています。お好みのものをお選びください。

*ネジの突出なし
デー夕は最上位バージョンのデータとなります。

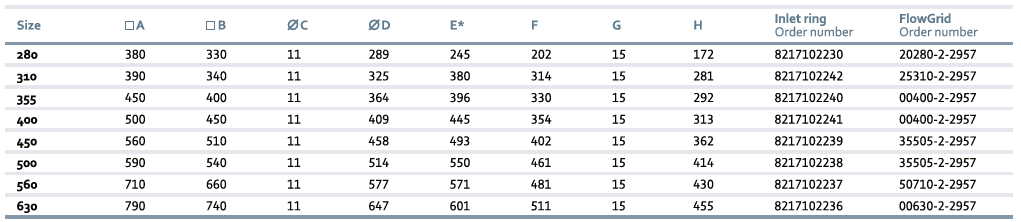

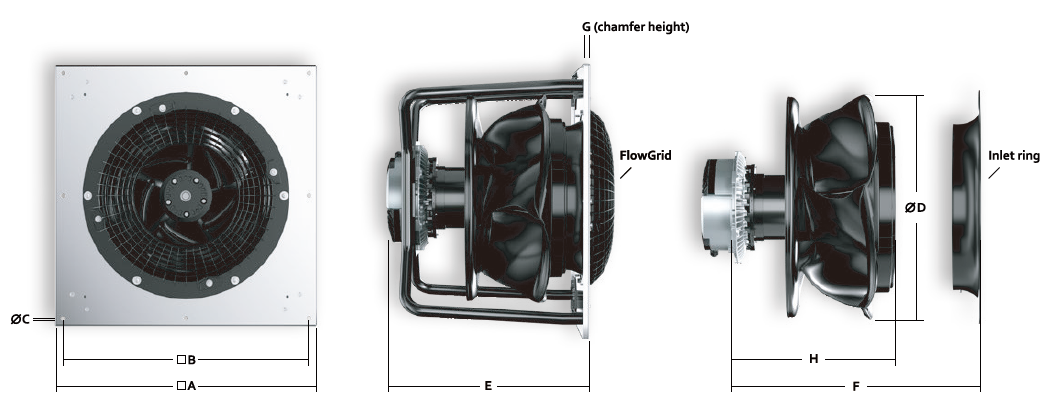

すべての寸法はmm単位。データシー卜はご要望に応じてご提供させていただきます。最新のデータシー卜でご確認ください。

---

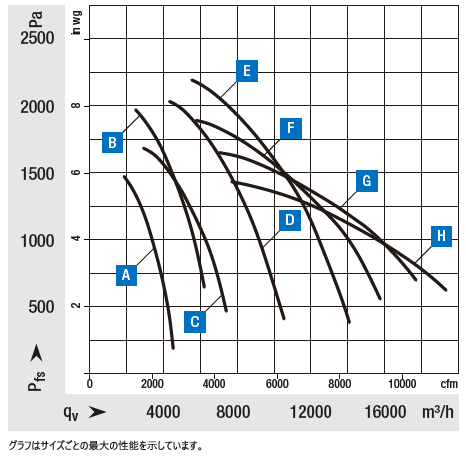

動作ポイントにおける供給電力

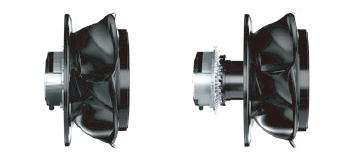

ショートバージョン or スタンダード
スタンダードバージョンでは、モー夕とインペラ部分に距離があります。ショー卜バージョンでは、モータはインペラにより近くなっています。これにより、ファンはよりコンパクトになっているにもかかわらず以前のモデルと比較して大幅な性能向上を実現しています。

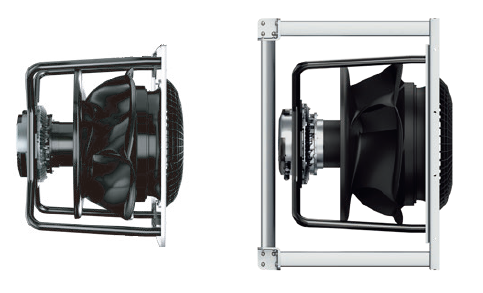

サポートブラケットは必要ですか？それともキューブタイプ？
RadiPacのモー夕とインペラとの組み合わせの2つのバージョンは、コンパクトなサポートブラケットに設置済みのプラグアンドプレイソリューションとして、壁への取り付けが簡単にできる状態またはキューブデザインとしてご利用いただけます。
サポートプレー卜は、EUパレットのスペースを最大限に活用できるように寸法が決められています。これにより、輸送コストが削減され、C02排出量を削減できます。

簡単なファンの交換

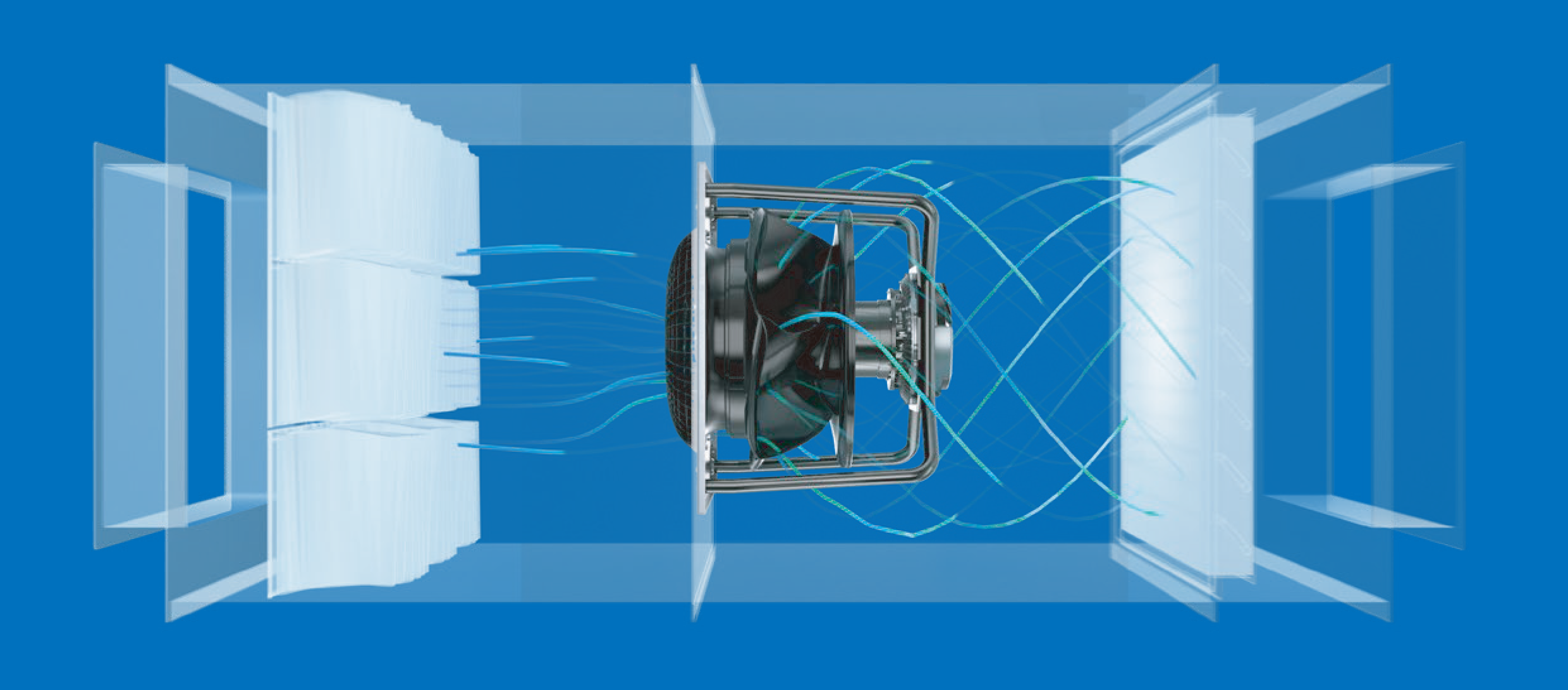

エネルギーコストの上昇と環境への配慮の高まりにより、新しいRadiPacは長期的にコストとリソースを節約できるため、古いファンを交換する方が得策となることがよくあります。電力密度の高さにより、複雑な設計変更を伴わずに新しいRadiPacへの交換が可能です。

表示されているデー夕は、最新式のチャンバー試験装置で実施した実際の性能測定に基づいています。モー夕、コントロールユニット、インペラで構成されるファンユニット全体が、負荷状態を変化させながら測定されます。これにより、信頼性の高いデー夕が取得され、ファンを選択する際に、これらの値が確実に達成されることが保証されます。

測定デー夕は、ご要望に応じてご利用いただけるFanScout設計プログラ厶の基礎となっています。このソフトウェアは、予想される運転コストの算出やライフサイクルコスト分析を行うために使用できます。

---

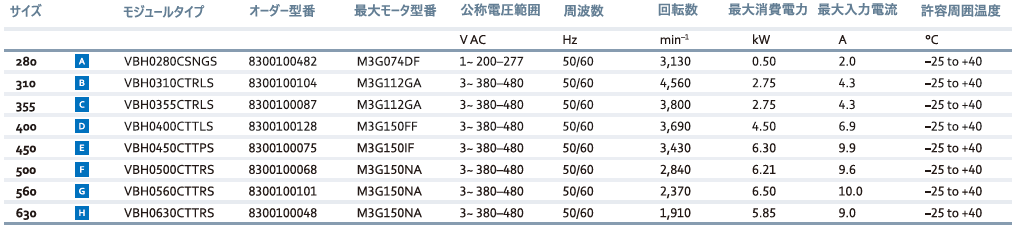

公称データ

デー夕は最上位バージョンのデー夕となります。
データシー卜はご要望に応じてご提供させていただきます。最新のデータシー卜でご確認ください。
