過酷な状況下でも最高の性能を発揮する:
AxiEcoシリーズ
機械工学分野だけでなく、換気、空調、冷凍分野でも厳しい環境条件が一般的です。それらに効果的に対処するには、電気的にも機械的にも頑丈で、高い効率性を備えたソリューションが必要です。これまで広く使用されてきたAC軸流ファンは、ErPの次の段階が施行されるまでに、この厳しい分野で限界に達してしまうかもしれません。
ebm-papst は、強力な AxiEco Protect と AxiEco Perform の組み合わせにより、エバポレー夕ー、コンデンサー、エアヒー夕ー、ヒートポンプ、配電盤、発電機の冷却システ厶、その他多数のアプリケーションの要件に完全に適合するシリーズを開発することができました。
AxiEcoシリーズの軸流ファンは、ECバージョンとACバージョンの両方で、堅牢性、高性能、低ノイズレベル、経済的な動作を特長としています。
これらを組み合わせると、過酷な状況下でも最高の性能が得られます。言い換えれば、過酷な状況下でも常にその能力を発揮します。換気、空調、冷凍・冷蔵における高い静圧に対抗するのに特に効果的です。耐久性があり、効率が高く、静かです。
それぞれの分野やアプリケーションにとって、具体的にどのような特長があるのか見てみましよう。
最も厳しい要件を満たすために開発
次のErP段階(EUエネルギ-関連製品指令)が発効される頃には、現在までに広く使用されているAC軸流ファンはすでに限界に達しており、高効率要件を満たさない可能性があります。
ebm-papstはAxiEcoにより、急速冷凍機、冷却装置、エバポレーター、コンデンサー、制御盤、発電機の冷却システム、その他多数の用途に完璧に適合する軸流ファンの開発に成功しました。
ECテクノロジーを採用した軸流ファンは、優れた堅牢性、強力な性能、低ノイズレベル、経済的な運転を実現します。
その特徴は「BEST UNDER PRESSURE (過酷な条件下でも最高の性能を発揮)」です。つまり、AxiEcoは厳しい要件を求められているとき、その真価を発揮します。換気、空調、冷凍・冷蔵用途における高い静圧に対して特に効果的です。
では、個々の分野やアプリケーションでは、具体的にどのような特長があるのか見てみましょう。
| 冷凍・冷蔵用途での一貫して氷結を防ぐ AxiEcoシリーズ |
新たなパワーレンジへ拡張 換気および空調技術におけるAxiEcoシリーズ |

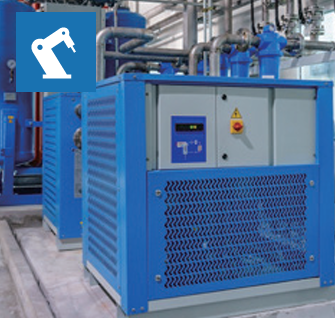

極小スペースでも最高のパフォーマンス 機械工学におけるAxiEcoシリーズ |
|

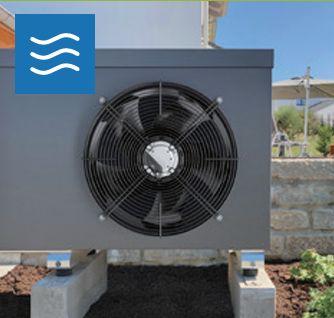

AxiEcoは、エバポレーターアプリケーションにおいて大きな強みを発揮します。熱交換器に氷結しても、軸流ファンは静圧が上昇しても、高効率で長期間にわたって動作します。その理由は、性能が向上したことで、通常よりも特性曲線が急勾配になったため、エパポレー夕ーの耐用年数が延び、霜取りサイクルが減り、システム全体の効率が向上したためです。AxiEcoの革新的な設計は、ガードグリルが凍結する速度を遅くし、ブレードが凍り付くのを防ぎます。 |
空気力学の改善により、AxiEco Protectの空気性能曲線はより急勾配になり、AxiEco Performの空気性能曲線は同等の軸流ファンよりもさらに急勾酉己になっています。そのため、このシリーズは大幅に広いパワーレンジをカバーし、静圧が増加しても最適な効率で動作します。換気と空調の大きな利点は、同じ電力を生成するために必要なファンの数が少なくなることです。その理由は電力密度です。特にAxiEco Performは、面積あたりの空気性能が非常に高いのです。強力な性能にもかかわらず、非常に静かなので、住宅地などにも適しています。 |
さまざまな設計上のエ夫により、AxiEcoシリーズは機械工学のさまざまな用途に理想的に適合します。例えば、制御盤の構造では、特にAxiEco Perform軸流ファンが大幅に高い空気性能を発揮し、メー力ーは使用する機器の総数を減らすことができます。ErP指令に準拠したAxiEcoシリーズは、あらゆるサイズでコンパクトな設計が特徴であり、電子機器やコンプレッサー冷却システ厶における限られたスペースを考慮すると、これは決定的に優位性があります。 |
新たなパワーレンジを拡張
AxiEcoシリーズ
ebm‑papstは、AxiEco ProtectとAxiEco Perform（写真）により、大幅に向上した性能値で印象づける強力なシリーズを開発しました。このシリーズの風量性能曲線は、急激な上昇傾向を示しています。効率性と圧力安定性の面では、これに匹敵する軸流ファンは他にありません。
参考情報：ガードグリルとインレットリングは、取り付けが簡単なプラスチック製ハウジングにすでに組み込まれた状態でAxiEco Performに統合されています。つまり、ファンはCEマークを含むプラグアンドプレイの完全なソリューションとして提供され、さまざまな用途に迅速かつ柔軟に簡単に使用することができます。
Questions and answers
about the AxiEco.
AxiEco ProtectとAxiEco Performのどちらが自分のアプリケーションに最適かを判断するにはどうすればよいでしょうか？
ガードグリルとインレットリングを備えたAxiEco Protectファンは、ノイズ発生が非常に低いため、ノイズに敏感な用途に特に適しています。一方、ハウジングを備えたAxiEco Performファンは、すぐに設置できるファンが必要な場合にお勧めです。12,000 m³/hを超える風量と最大約500 Paの静圧により、ヒートポンプやエバポレー夕-から産業用換気システ厶や空気圧縮機の冷却まで、幅広い用途に最適です。AxiEco Performは、空気の吸気または排気に使用できます。
AxiEcoシリ-ズの流出特性が特別なのはなぜですか？
AxiEcoシリ-ズは、改善されたフロープロファイルが特徴です。これは、一般的な軸流ファンのフロープロファイルと比較するとよくわかります。(以下画像参照)
他の軸流ファンの気流が外側に広がるのに対し、AxiEcoシリーズの気流は静圧が高くなっても「コース」を長く保ち、軸方向を維持します。気流の方向は一定に保たれ、内部の空気が再び取り込まれることはありません。
AxiEcoシリーズの氷結防止機能はどのようなものですか？
氷の形成は、特に、湿度が低温の環境で熱交換器に氷として付着すると、エバポレー夕ーに悪影響を及ぼします。つまり、空気の経路が制限され、圧力が上昇します。静圧が高い場合、AxiEcoシリーズは他のファンよりも大幅に高い圧力リザーブを提供します。これにより、霜取りサイクルの間隔が長くなり、冷凍プラントをより効率的に長期間稼働できます。さらに、AxiEcoシリーズのインペラには先の隙間がないため、インペラが凍結する可能性は低くなります。さらに、ディフューザーリングが組み込まれたインペラは、それ自体が氷結を防ぐ高耐性プラスチックで製造されています。
AxiEcoシリーズの高い電力密度の利点は何か？
AxiEcoシリーズは高速で運転できるため、単位面積当たりの空気処理能力が向上します。他の軸流ファンと比較すると、同じ性能を得るために必要なファンの数が少なくて済むということです。これは全体的な効率を高めるだけでなく、スペースの節約にもつながります。
AxiEcoシリーズはどのように効率を高めるのですか？

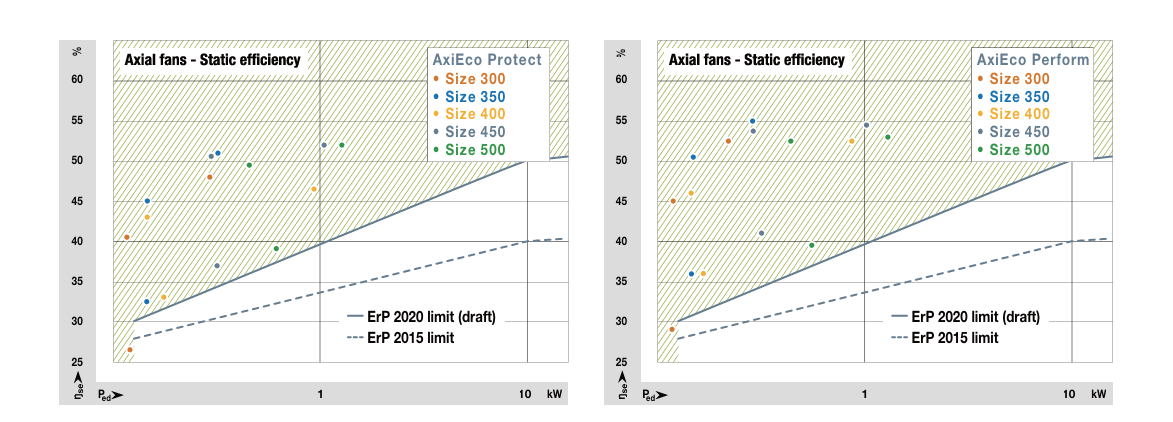

ErPの次の段階が施行される頃には、ファンの効率性に対する要求はさらに厳しくなるでしよう。AxiEcoシリーズはすでにこれらの基準を容易に満たしています。AxiEco Performは、フルノズル付きのHyBladeと比較して、効率性が大幅に向上しています。
AxiEcoが非常に静かなのはなぜでしようか？

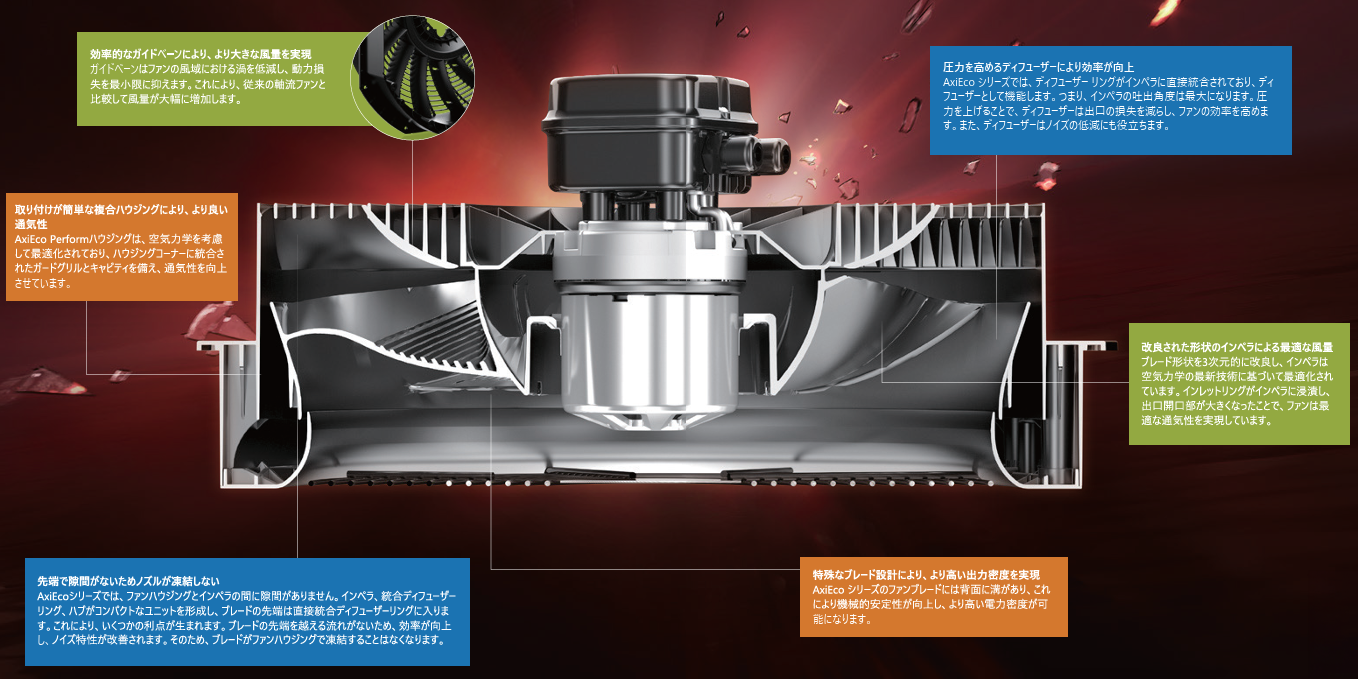

その主な理由は、インペラ、統合型ディフューザーリング、ハブがコンパクトなユニットを形成していることです。ブレードの先端は一体型ディフューザーリングにシー厶レスに接合されるため、ファンハウジングとインペラの間に先端の隙間がなくなリます。その結果、先端領域で乱流がほとんど発生せず、ノイズも少なくなります。一体型ディフューザはノイズの低減にも役立ち、高圧範囲でもノイズレベルが快適に低く抑えられます。
|
AxiEcoシリーズがErPに準拠していることが私にとってなぜ有益なのでしょうか？ ECモー夕技術を使用する利点は何ですか？ - ACモータよりも効率が良い |

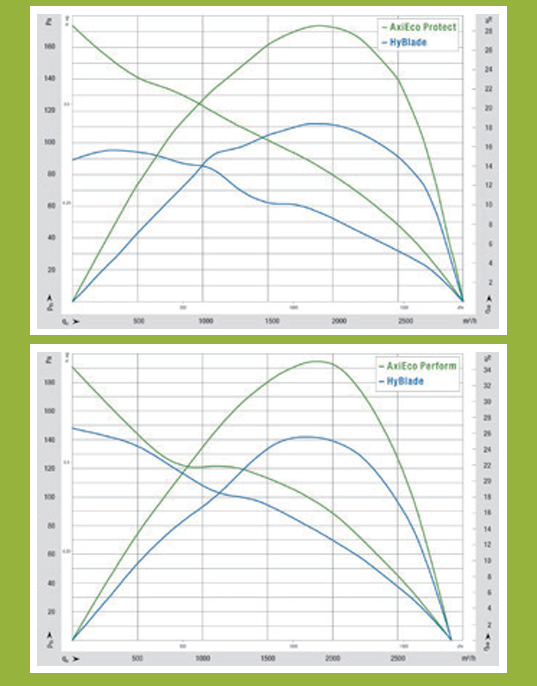

AxiEcoシリーズの空気性能曲線はHyBladeよりもはるかに急勾配で、高い効率を実現しています。
|

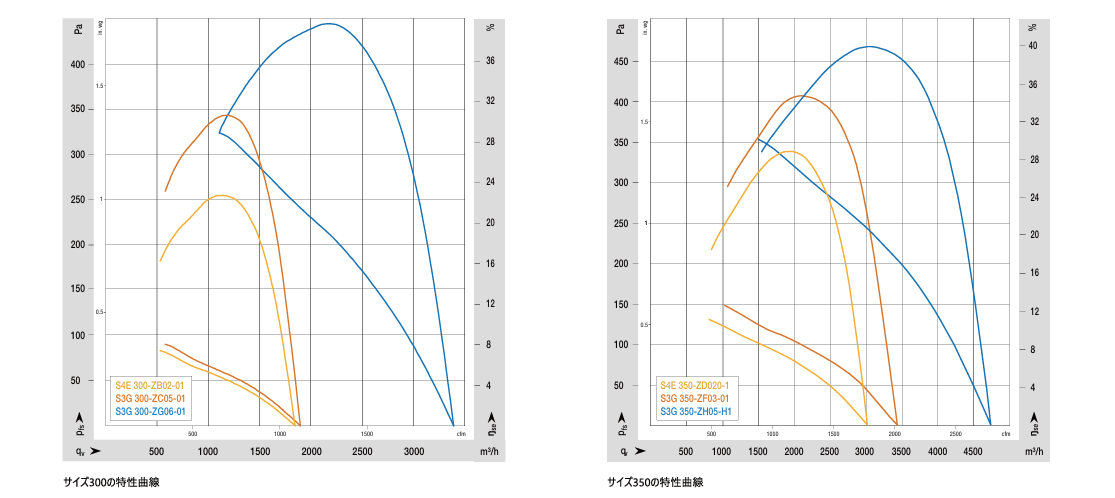

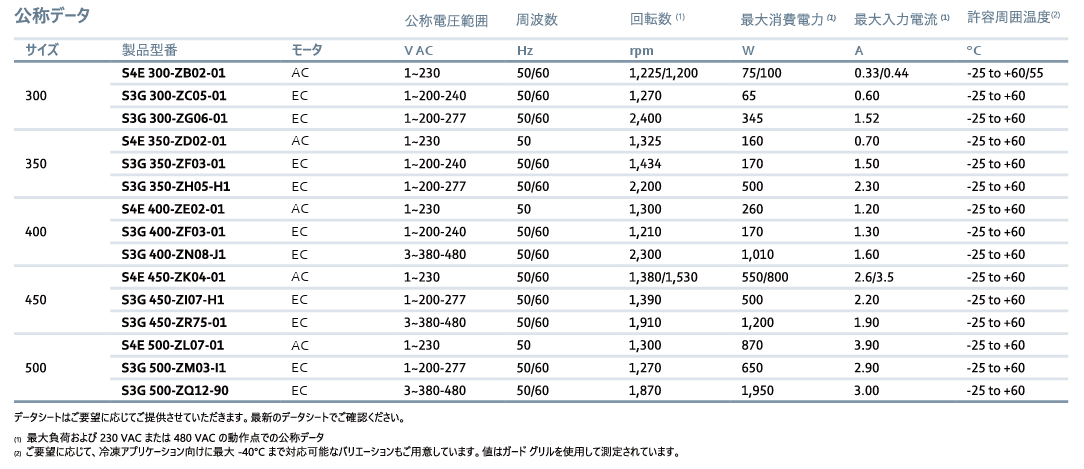

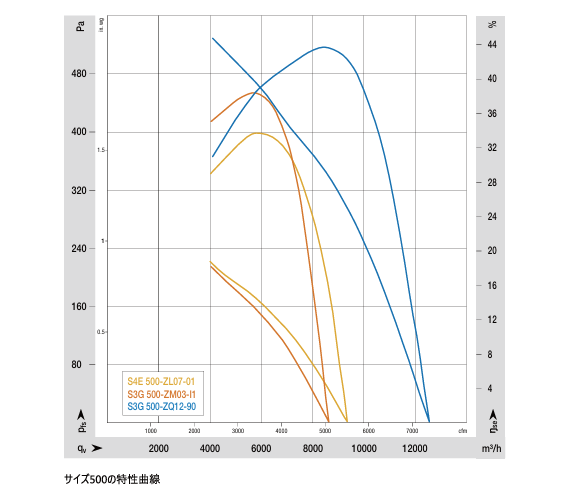

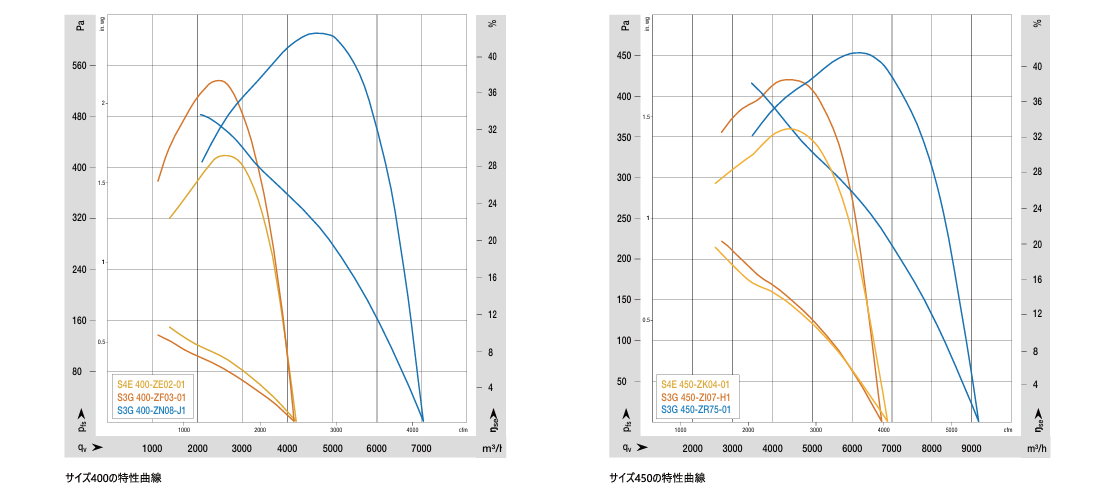

AxiEco Protectのパフォーマンス

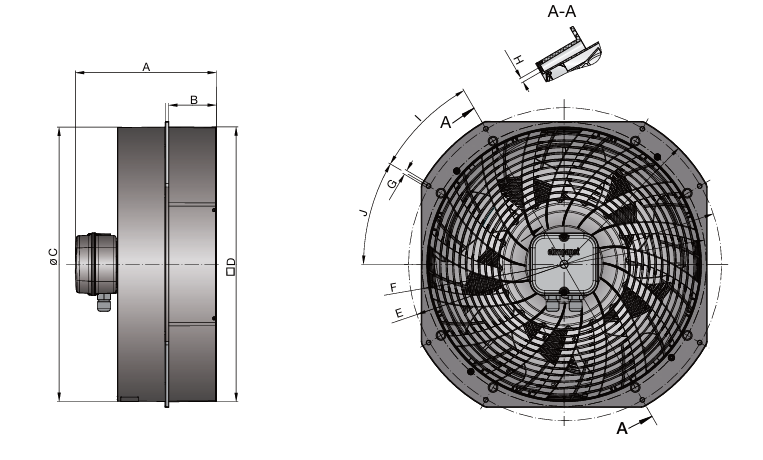

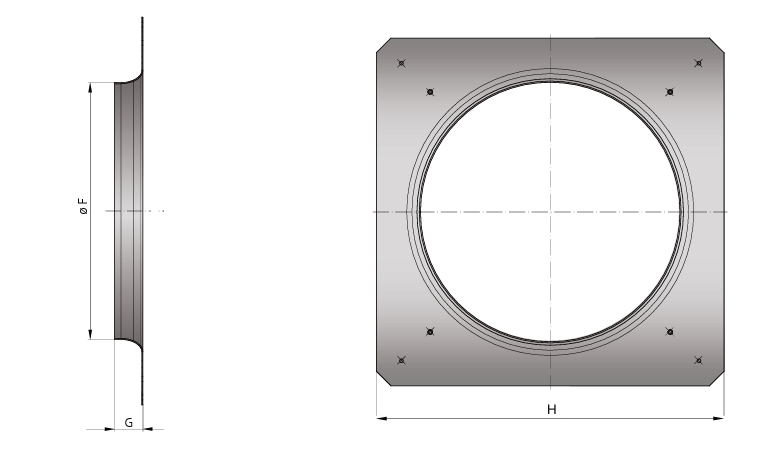

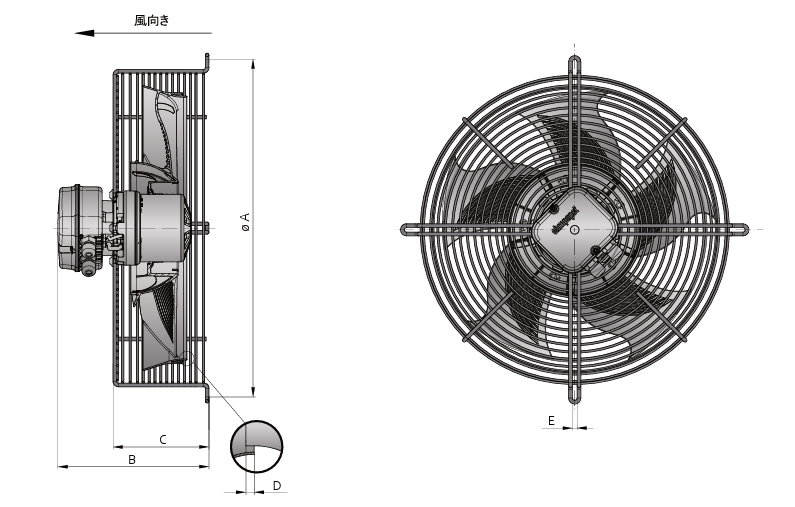

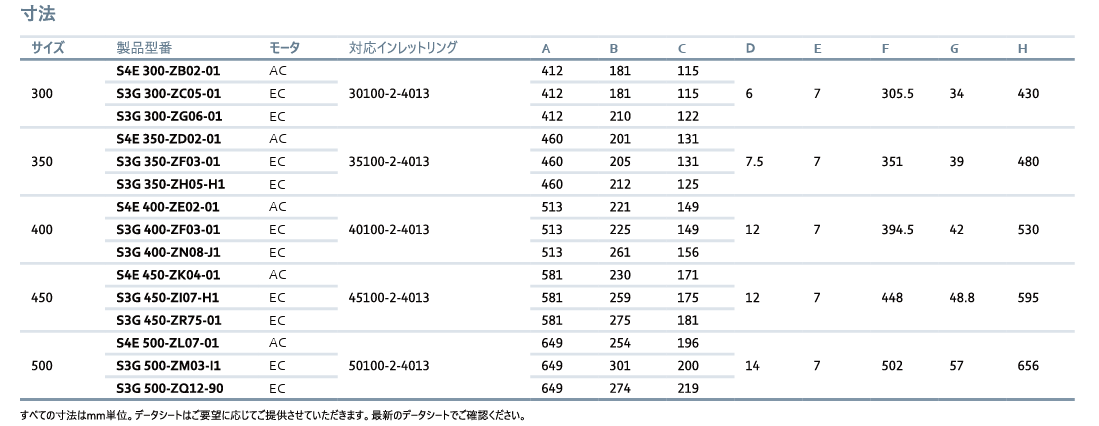

AxiEco Protectの形状

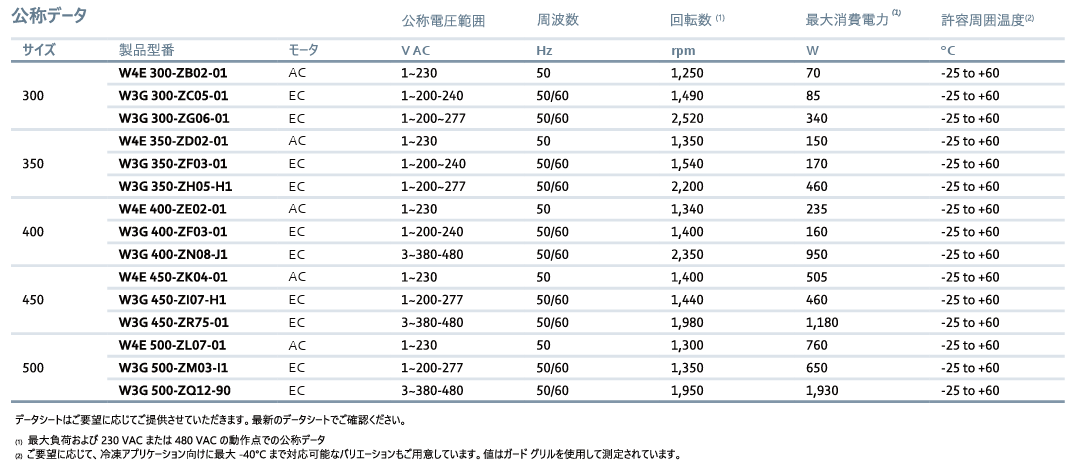

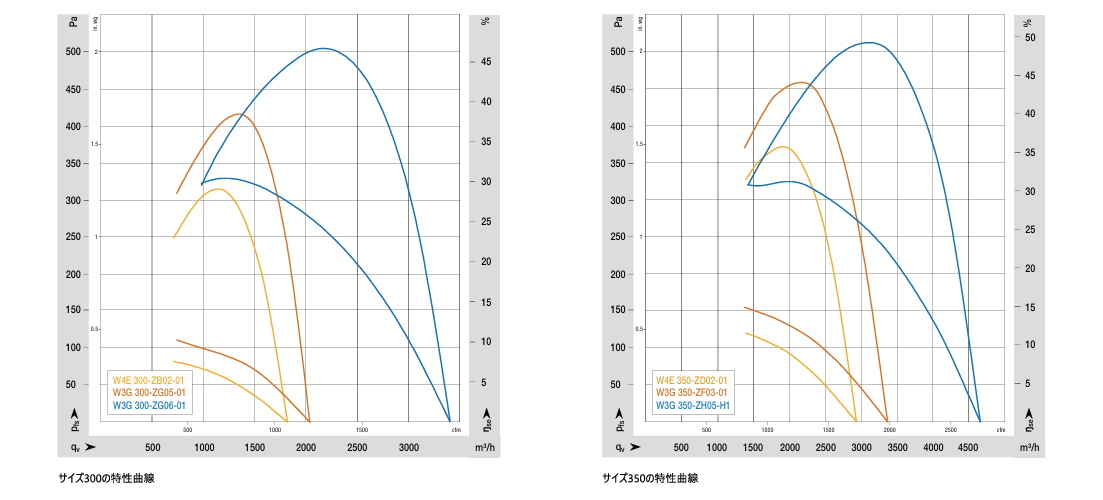

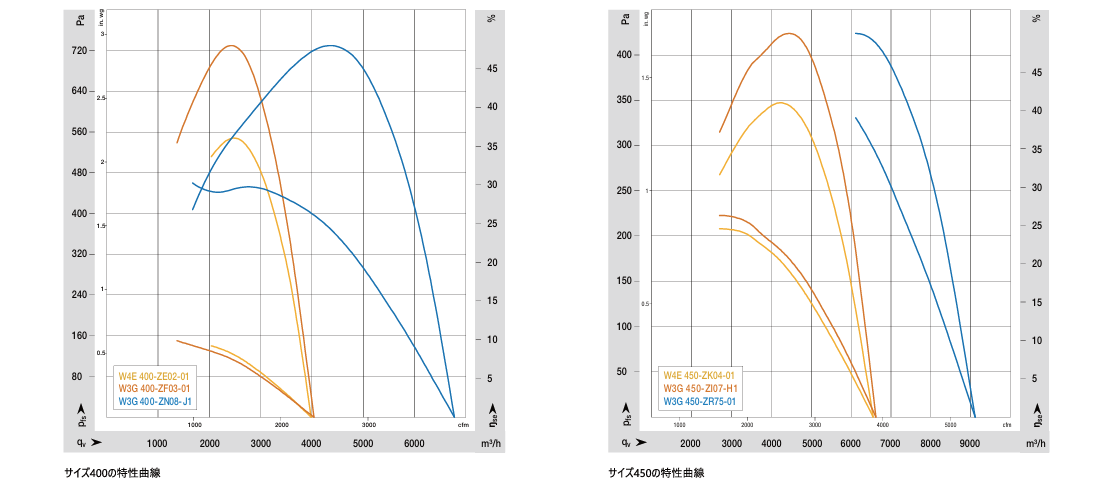

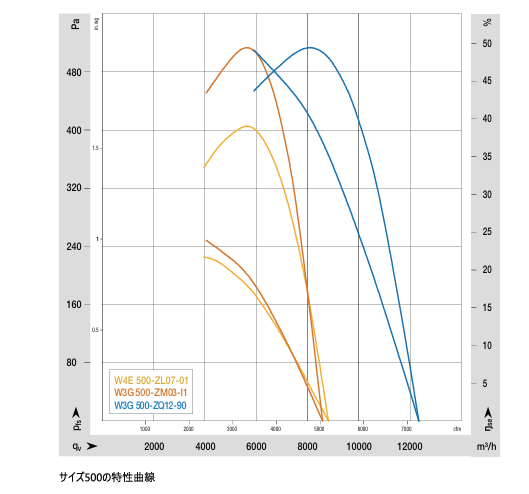

AxiEco Perform のパフォーマンス

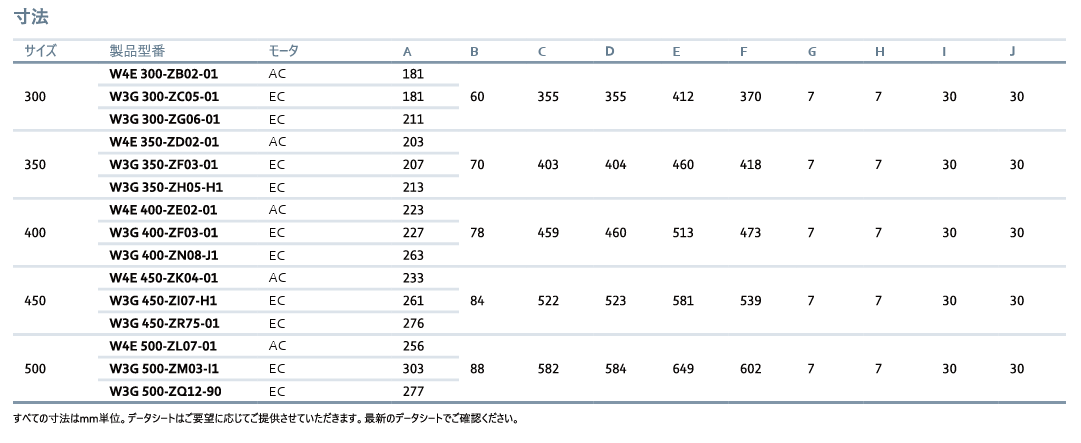

AxiEco Perform の形状
