H14クラスHEPAフィルタ　～EN規格対応で製薬工場の清浄度管理に～

サービスカテゴリー：

ダウンロードはこちら

H14クラスHEPAフィルタ～EN1822規格対応～

H14クラスで最大風量38㎥/min『610X610X292』を実現



マイクロエミレントシリーズ
マイクロエミレント（新発売）
型式
型式表

☆製造工場では、PIC/S　GMPでの環境管理が要求され、エアフィルタには欧州EN規格が推奨されている。
☆PIC/S GMP ANNEX１ 改訂により、さらに厳密な清浄度管理が要求される。
【用途】
●製薬関連工場向け　吹出口用、アイソレータ用
マイクロエミレント EHP4　多風量型
製品ラインナップ
型式 寸法
H×W×D（㎜）		 最大処理
風速
（m3/min）		 製品
重量
（kg）
EHP4-A-CF 305×305×292 8.5 5
EHP4-A-FS 305×610×292 18.0 8
EHP4-A-FC 610×305×292 18.0 8
EHP4-A-F 610×610×292 38.0 13
EHP4-A-H 610×760×292 47.8 17
EHP4-A-X 610×915×292 58.0 20

標準仕様
風速
（m/s）		 圧力損失 EN1822 JIS B 9927:2022
初期
（Pa）		 最終
（Pa）		 捕集率
（％）		 クラス 捕集率
（％）		 クラス
1.89
（処理）		 250 500 99.995/MPPS H14 99.995/MPPS 45H
0.5
（定格）		 65 99.999/MPPS 50U


マイクロエミレント EH4　標準型
製品ラインナップ
型式 寸法
H×W×D（㎜）		 最大処理
風速
（m3/min）		 製品
重量
（kg）
EH4-A-C 305×305×150 4.0 3
EH4-A-DS 305×610×150 8.5 4
EH4-A-DC 610×305×150 8.5 4
EH4-A-D 610×610×150 18.0 7
EH4-A-N 610×760×150 22.7 8
EH4-A-P 610×915×150 27.5 9.5
EH4-A-Q 610×1220×150 37.0 12

標準仕様
風速
（m/s）		 圧力損失 EN1822 JIS B 9927:2022
初期
（Pa）		 最終
（Pa）		 捕集率
（％）		 クラス 捕集率
（％）		 クラス
0.9
（処理）		 250 500 99.995/MPPS H14 99.995/MPPS 45H
0.5
（定格）		 140 99.995/MPPS 45H
●定格風速0.5m/secは、JIS B 9927:2022に基づく数値（検査風速）
●風速（処理）は最大風量時の風速
●MPPS：Most Penetrating Particle Size（最も浸透しやすい粒径）


共通構成

ろ材 枠 フェースガード ガスケット 接着剤 常時使用温度 最高湿度
グラスペーパー アルミニウム
(アルマイトクリア仕上げ)		 アルミニウム　ラス網 EPDM ウレタン系特殊樹脂 60℃以下 ＜100％
ただし結露または
水滴付着のないこと

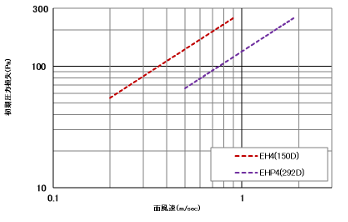

【面風速と圧力損失の関係】
面風速と圧力損失の関係グラフ



エスプレッツシリーズ
エスプレッツ
型式
型式表

エスプレッツ　パネル型
製品ラインナップ
型式 寸法
H×W×D（㎜）		 最大処理風速
（m3/min）
35F2 305×305×52 3.0
305×610×52 6.4
610×610×52 13.6
610×760×52 16.6
610×915×52 20.3
610×1220×52 27.4
34F2 305×305×68 4.4
305×610×68 9.2
610×610×68 19.5
610×760×68 23.8
610×915×68 29.0
610×1220×68 39.2
38F2 305×305×86 5.2
305×610×86 11.0
610×610×86 23.1
610×760×86 28.3
610×915×86 34.5
610×1220×86 46.6
39F2 305×305×100 3.0
305×610×100 6.4
610×610×100 13.6
610×760×100 16.6
610×915×100 20.3
610×1220×100 54.0

標準仕様
型式 風速
（m/s）		 圧力損失 EN1822 JIS B 9927:2022
初期
（Pa）		 最終
（Pa）		 捕集率
（％）		 クラス 捕集率
（％）		 クラス
35F2 0.67
（処理）		 230 350 99.995/MPPS H14 99.995/MPPS 45H
0.5
（定格）		 170 99.995/MPPS 45H
34F2 0.96
（処理）		 250 500 99.995/MPPS 45H
0.5
（定格）		 130 99.999/MPPS 50U
38F2 1.14
（処理）		 250 99.995/MPPS 45H
0.5
（定格）		 110 99.999/MPPS 50U
39F2 1.32
（処理）		 250 99.995/MPPS 45H
0.5
（定格）		 95 99.999/MPPS 50U
●定格風速0.5m/secは、JIS B 9927:2022に基づく数値（検査風速）
●風速（処理）は最大風量時の風速
●MPPS：Most Penetrating Particle Size（最も浸透しやすい粒径）


共通構成

ろ材 枠 フェースガード ガスケット 接着剤 常時使用温度 最高湿度
グラスペーパー 押し出しアルミニウム
(アルマイトクリア仕上げ)		 アルミニウム　ラス網 EPDM ウレタン系特殊樹脂 80℃以下 ＜100％
ただし結露または
水滴付着のないこと

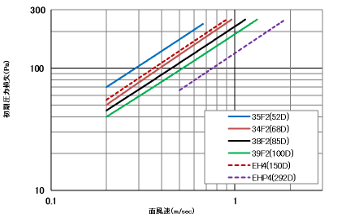

【面風速と圧力損失の関係】
面風速と圧力損失の関係グラフ
